单通道14位模数转换器(ADC)SC8246(兼容LTC2245)实现手持式GPS定位仪系统设计

通过GPS（全球定位系统）定位技术，手持式GPS定位仪能够快速为用户提供精确的地理位置信息，典型的设备示意图如下图所示：

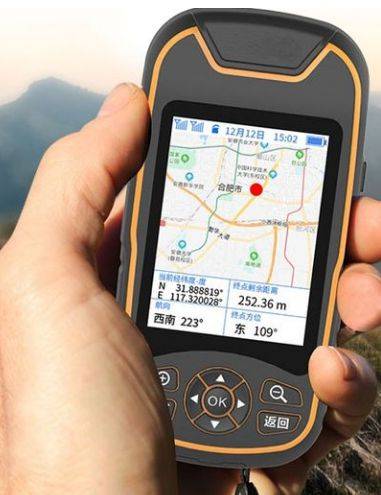

手持式GPS定位仪示意图

在手持式GPS定位仪系统中，模数转换器（ADC）的作用是把检测到的模拟电压/电流信号转换为处理器能够识别的等效数字信号，是电路中非常重要的一部分。考虑到准确性和可靠性是非常重要的设计要求，因此在进行模数转换器选取时，需要考虑其精确度及抗噪声性能。

针对此，可采用芯炽的14位10Msps低功耗3V模拟电源供电，3V数字电源供电的模数转换器SC8246。

芯炽SC8246专为数字化高频宽动态范围信号而设计，非常适合要求苛刻的成像和通信应用，其主要性能如下：

●灵活输入范围：1VP-P to 2VP-P

●0.5V至3.3V输出电源

●低功耗：60mW (10MSPS)

●10MHz 采样，2.5MHz 输入：

信噪比(SNR):77dBFS

无杂散动态范围(SFDR):82dB

●微分非线性(DNL)：±0.25LSB(典型值)

●输入端参考噪声：0.96LSBRMS

芯炽SC8246在手持式GPS定位仪系统设计中的应用优势：

1、芯炽SC8246具备14位的分辨率，10MSps转换速率下具备出色的抗噪声性能，非常适用于高分辨率测量应用，有利于提高GPS定位的精确度。

2、内置高性能采样保持电路和片内基准电压源。

3、一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现高性能。

4、工作温度范围宽至-40°C~+85°C，环境适应性强。

5、采用QFN-32封装5mm×5mm，减小PCB面积。

6、可完美替代亚德诺(ADI)的LTC2245。
